Serpentina Bomba de Calor

Serpentina Bomba de Calor

Vertical Solo

Um ou mais permutadores (serpentinas) / Vertical Solo

Características principais

  • Produzidos em aço inox Duplex de alta qualidade, extremamente resistentes à corrosão por picadas (pitting)
  • Processo de soldadura topo a topo (butt welded), híbrido Laser-TIG de elevada qualidade, eliminando a possibilidade de corrosão intersticial (crevice corrosion)
  • Completamente decapados e passivados, tanto no interior como no exterior
  • Não requerem ânodos de sacrifício
  • Isolamento térmico com poliuretano injetado de alta densidade - λ = 0,022 W/mK

Permutadores/Serpentinas de Baixa Temperatura

Permutador de Baixa Temperatura
Os permutadores/serpentinas de baixa temperatura aumentam significativamente a eficiência das bombas de calor na produção de água quente sanitária, permitindo um funcionamento mais estável e económico destas.

Dupla e Tripla Espira
As serpentinas de dupla e tripla espira proporcionam uma área de permuta térmica entre 1,8 m² e 5 m², garantindo uma transferência de temperatura rápida e eficaz.

Maior Durabilidade da Bomba de Calor
O elevado desempenho dos permutadores permite que a bomba de calor opere no seu regime ideal, contribuindo para uma vida útil superior e menor desgaste do equipamento.

Serpentina Bomba de Calor

Technical informations

Capacidade (l) 150L 200L 300L 400L 500L

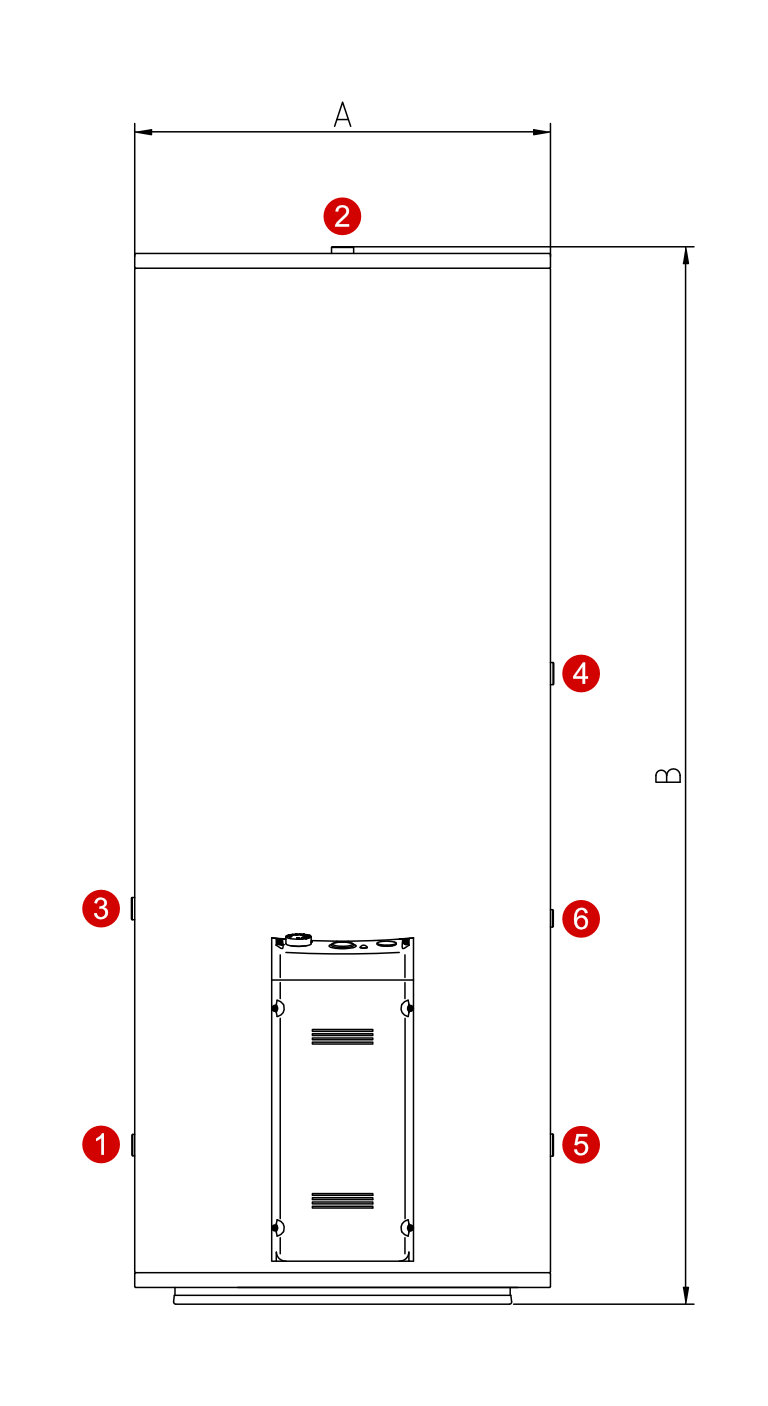

Dimensões (mm)
A - Diâmetro 550 550 620 710 710
B - Altura 1120 1420 1570 1560 1910
Especificações técnicas
1 Entrada de água fria ¾''F ¾''F ¾''F 1''F 1''F
2 Saída de água quente ¾''F ¾''F ¾''F 1''F 1''F
3 Recirculação A.Q.S. ¾''F ¾''F ¾''F ¾''F ¾''F
4 Entrada permutador bomba calor 1''F 1''F 1’’F 1’’F 1’’F
5 Saída permutador bomba calor 1''F 1’’F 1’’F 1’’F 1’’F
6 Sonda temperatura ½’’F ½’’F ½’’F ½’’F ½’’F
7 Entrada de permutador solar 1½''F 1½''F 1½''F 1½''F 1½''F
8 Saída de permutador solar ¾''F 1½''F 1½''F 1½''F 1½''F
9 Sonda temperatura solar Ø7mm
Dados técnicos
Construção da cuba  Aço inoxidável DUPLEX LDX 2101 / 2205
Área do permutador Bomba Calor [m2] 1,6 2,1 2,6 3 4
Capacidade permutador Bomba Calor [l] 7,6 9,9 12,3 14,2 18,9
Cap. transferência permut. Bomba Calor [kW] 7 9 10 12 16
Área de permutador solar [m2] DUAL / E-RENOV2 - 0,77 1,20 / 1,32  1,60 / 1,73 2,13
Capacidade permut. solar [l] DUAL / E-RENOV2 - 3,5 5,5 / 6,0 7,3 / 7,9 9,8
Cap. transferência permut. solar [kW] DUAL / E-RENOV2 - 23 35 / 36 51 / 52 60
Grupo elétrico de reserva [W x 230V AC] 1500 1500 2000 3000 3000
Construção permutador(es) Aço inoxidável AISI 316L
Pressão máx. trabalho da cuba [bar] 6 6 6 6 6
Pressão máx. trabalho permutador [bar] 6 6 6 6 6
Temperatura máx. trabalho da cuba [ºC] 85 85 85 85 85
Temperatura máx. trabalho do permutador [bar] 95 95 95 95 95
Isolamento térmico em poliuretano expandido 50mm de espessura
Revestimento exterior Aço galvanizado DX51 pintado electrostaticamente
Temperatura máx. trabalho da cuba [ºC] 63 77 94 102 111
Temperatura máx. trabalho do permutador [bar] C C C C C
